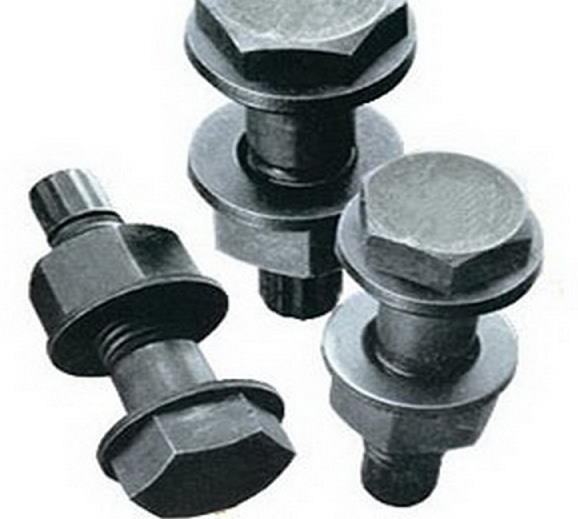

嚴密的鋼結構設計圖紙，對于螺栓的使用一定是非常嚴謹而科學的,，鋼結構主要的鏈接除了焊接,，那么就是螺栓鏈接了，而螺栓分為：鋼結構用螺栓連接主要有普通螺栓和高強度兩大類

一,、普通螺栓連接構造

普通螺栓連接分A,、B級和C級

A、B級螺栓也稱精制螺栓,，材料性能屬于5.6級或88級,一般由優質碳素鋼中的45號鋼和35號鋼制成,其制作精度和螺栓孔的精度,、孔壁去面粗糙度等要求都比較嚴格。A,、B級螺栓加工尺寸進精確,制造安裝復雜,目前在鋼結構中巳較少使用,。

C級螺栓也稱粗制螺栓,其性能等級屬于4.6級和4.8級,一般由普通碳鋼Q235-B.F鋼制成,其制作精度和螺栓的允許偏差、孔壁表面粗燥度等要求都比A,、B級普通螺栓低,，因此成本較低,。C級普通螺栓的螺桿直徑較螺孔直徑小 1.0-1.5mm.受剪時工作性能較差，在螺栓群中各螺栓所受的剪力也不均勻,因此適用用于承受拉力的連接中,。C級普通螺栓的拆裝比較方便,，常用于安裝連接及可拆卸的結構中.有時也可以用于不重要的受剪連接中。

螺栓在構件上的排列可以是并列或錯列,排列時應考慮下列要求：

（1）受力要求

為避免鋼板端部被剪斷,螺栓的端距不應小于2d,的d為栓孔徑,。對受壓構件,當沿作用力方向的栓距過大時,在被連接的板件間易發生張口或鼓曲現象。因此,從受力的角度規定了zui大和zui小的容許間距,。

（2）構造要求

若栓距及線距過大,則構件接觸面不夠緊密,潮氣易于侵入縫隙而發生銹蝕,因此規定了螺栓的大容許間距,。

（3）施工要求保證有一定的空間,便于轉動螺栓板手,因此規定了螺栓zui小容許間距。根據以上要求.《鋼結構設計標準》規定的螺柱zui大和zui小間距,。

   鋼結構設計中,，對于鏈接部位一般都是單獨進行表述的，除了鏈接類型,、承重情況,，也還有如果是普通螺栓，那么螺栓種類,，螺栓要求等也要一一介紹清楚,。
